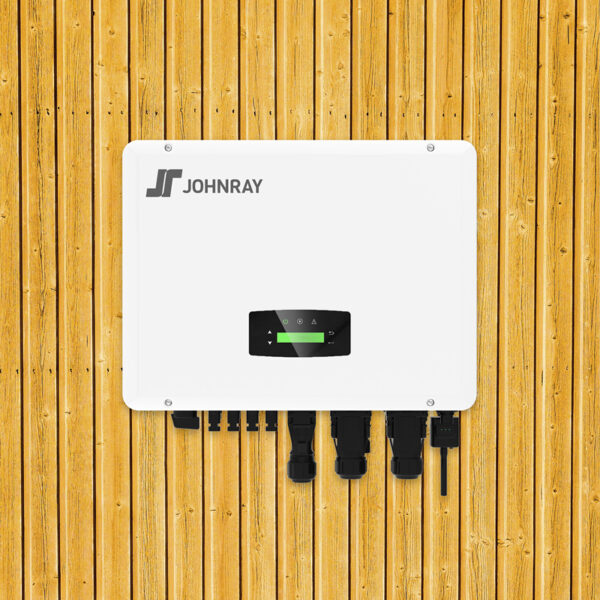

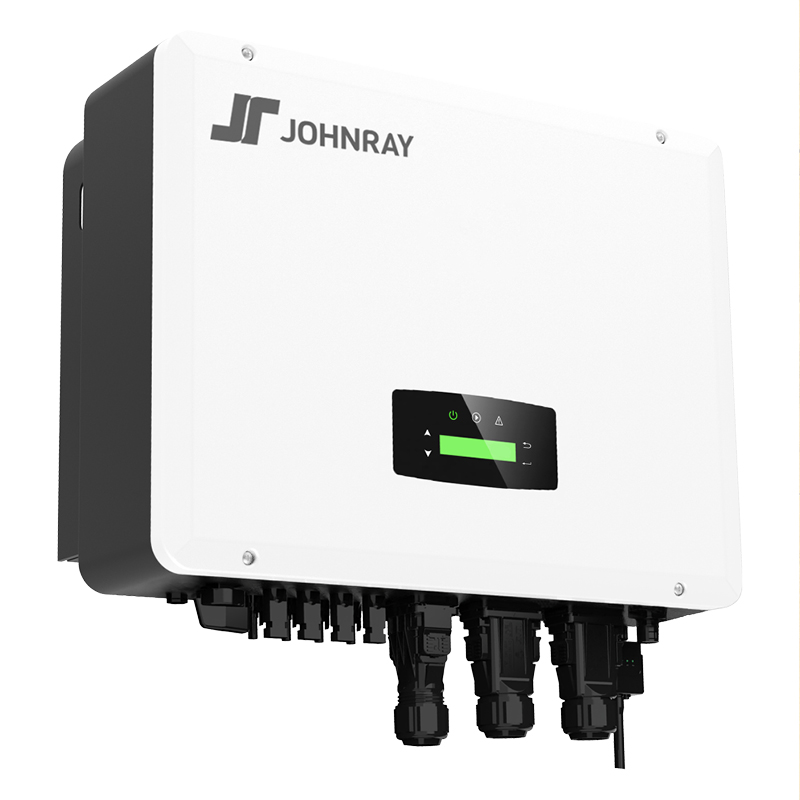

Onduleur solaire hybride triphasé (3kW / 4kW / 5kW / 6kW / 8kW / 10kW)
Prise en charge des charges déséquilibrées1,5 fois la taille du PVFonction anti-feed-in intégréeDans un délai de 10ms Commutation au niveau de l’onduleurAFCI (en option) et arrêt rapideSurveillance intelligente et mise à jour à distance
SKU:JH-3-10K-TH
description
Prise en charge des charges déséquilibrées
1,5 fois la taille du PV
Fonction anti-feed-in intégrée
Dans un délai de 10ms Commutation au niveau de l’onduleur
AFCI (en option) et arrêt rapide
Surveillance intelligente et mise à jour à distance
| Données techniques | JH-3K-TH | JH-4K-TH | JH-5K-TH | JH-6K-TH | JH-8K-TH | JH-10K-TH |
| Entrée (PV) | ||||||
| Max. puissance d’entrée : | 5 kW | 6 kW | 7.5 kW | 9 kW | 12 kW | 15 kW |
| Tension nominale : | 620 V | |||||
| Gamme de tensions d’entrée DC : | 150~1000 V | |||||
| Gamme de tension MPPT : | 150~850 V | |||||
| Nombre de MPPT / Cordons par MPPT : | 2 / 2 | |||||
| Max. courant d’entrée / court-circuit par MPPT : | 20 A / 30 A x 2 | |||||
| Sortie (AC) | ||||||
| Puissance de sortie nominale : | 3 kVA | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA |
| Max. puissance d’entrée AC : | 4.5 kVA | 6 kVA | 7.5 kVA | 9 kVA | 12 kVA | 15 kVA |
| Max. courant de sortie : | 5.3 A | 7 A | 8.5 A | 10.5 A | 13.5 A | 17 A |
| Tension de sortie nominale : | 230/400 V | |||||
| Fréquence nominale : | 50/60 Hz | |||||
| Facteur de puissance : | 1 (-0.8-0.8) | |||||
| THDi : | <3% | |||||
| Sortie (Back-up) | ||||||
| Puissance de sortie nominale : | 3 kVA | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA |
| Courant de sortie nominal : | 4.4 A | 5.8 A | 7.3 A | 8.7 A | 11.6 A | 14.5 A |
| Tension de sortie nominale : | 230/400 V | |||||
| Puissance apparente de sortie de crête : | 3.3 kVA, 60s | 4.4 kVA, 60s | 5.5 kVA, 60s | 6.6 kVA, 60s | 8.8 kVA, 60s | 11 kVA, 60s |
| Fréquence nominale : | 50/60 Hz | |||||
| Temps de commutation automatique : | <10 ms | |||||
| Batterie | ||||||
| Type de batterie : | Lithium / Plomb-acide | |||||
| Plage de tension de la batterie : | 150~800 V | |||||
| Courant de charge/décharge : | 30 A | |||||
| Données GENERALES | ||||||
| Efficacité européenne : | 97.5% | |||||
| Max. efficacité DC : | 98% | 98.2% | ||||
| Efficacité de la charge/décharge de la batterie : | 98% | |||||
| Protection : | Inversion de polarité, surintensité/tension, anti-îlotage, court-circuit CA, détection de courant de fuite, surveillance des défauts à la terre, surveillance du réseau. | |||||
| Affichez & La communication : | LCD, LED, RS485, CAN, WiFi, GPRS, 4G | |||||
| Température de fonctionnement : | -25~60ºC | |||||
| Méthode de refroidissement : | Refroidissement naturel | Refroidissement intelligent | ||||
| Indice de protection contre les intrusions : | IP65 | |||||
| Emission de bruit : | <30 dB | |||||
| Max. altitude de fonctionnement : | 4000 m | |||||
| Topologie : | Sans transformateur | |||||
| Consommation d’énergie en veille : | <5 W | |||||
| Certifications : | NR597, G98/G99, EN50549-1, C10/C11, AS 4777, VDE-AR-N4105, VDE0126, IEC62040, IEC62109-1, IEC62109-2, EN61000-6-2, EN61000-6-3 | |||||
| Garantie : | 5 ans (standard) / 10 ans (optionnel) | |||||
| Dimensions (WxHxD) : | 370x497x196 mm | |||||
| Poids : | 20.8 kg | |||||
